またスリーブねたです

今日夕方ちょっと時間があったので手持ちのスリーブの寸法を色々計ってみました
























写真右から　６１Ｘ　６２Ｔ　６５Ｕ　６４Ｘ
６４Ｘ用はＯＥＭスリーブなので純正とはちょっと作りが違います


んで　何を計ったかと言うと
それぞれのポートの高さを測ってみました
今まであまり気にしていませんでしたけど　これがどうして
なかなか興味深い結果でした






































































こんな感じでノギスでちゃっちゃと　適当に測ったのであまり正確ではありませんが

スリーブ上面からＥＸポート上面までの高さ
64X（ＯＥＭスリーブ）37.5ｍｍ
65U　　　　　　 　　　　37.0ｍｍ
62T　　　　　　　　　　  39.0ｍｍ
61X　　　　　　　          40.0ｍｍ

スリーブ上面から掃気ポート上面までの高さ
64X　　　　　　　56.5ｍｍ
65U　　　　　　　55.5～56ｍｍ
62T　　　　　　　55.5～56ｍｍ
61X　　　　　　　55.5～56ｍｍ
　　　　　　　　　　　　　↑
EXポート側が56ｍｍで補助掃気ポート側が55.5mmでした

スリーブ上面から補助掃気ポート上面までの高さ

64X　　　　　　　60ｍｍ
65U　　　　　　 57.5ｍｍ
62T　　　　　　　60ｍｍ
61X　　　　　　　59.5ｍｍ　


ついでに

スリーブ外径⇔スカート外径
64X　90ｍｍ⇔88.8ｍｍ
65U　90ｍｍ⇔88.8ｍｍ
62T　90ｍｍ⇔87.5ｍｍ
61X　88ｍｍ⇔87.5ｍｍ

フランジ外径
64X 65U 62T　95ｍｍ
61X　　　　　　　 93ｍｍ


こうしてみると結構微妙に寸法が違うのね

排気ポートのタイミングで言うと

65U→64X→62T→61X
　高速←中速→低速

んで掃気ポートは　純正スリーブだと排気側から徐々に開いてくるように
切ってあるみたい

純正はポートの断面が鋳物肌そのまんまなので　たぶん型でポートを
切っているのかな？

OEMスリーブは　素管を機械加工して作っている感じ

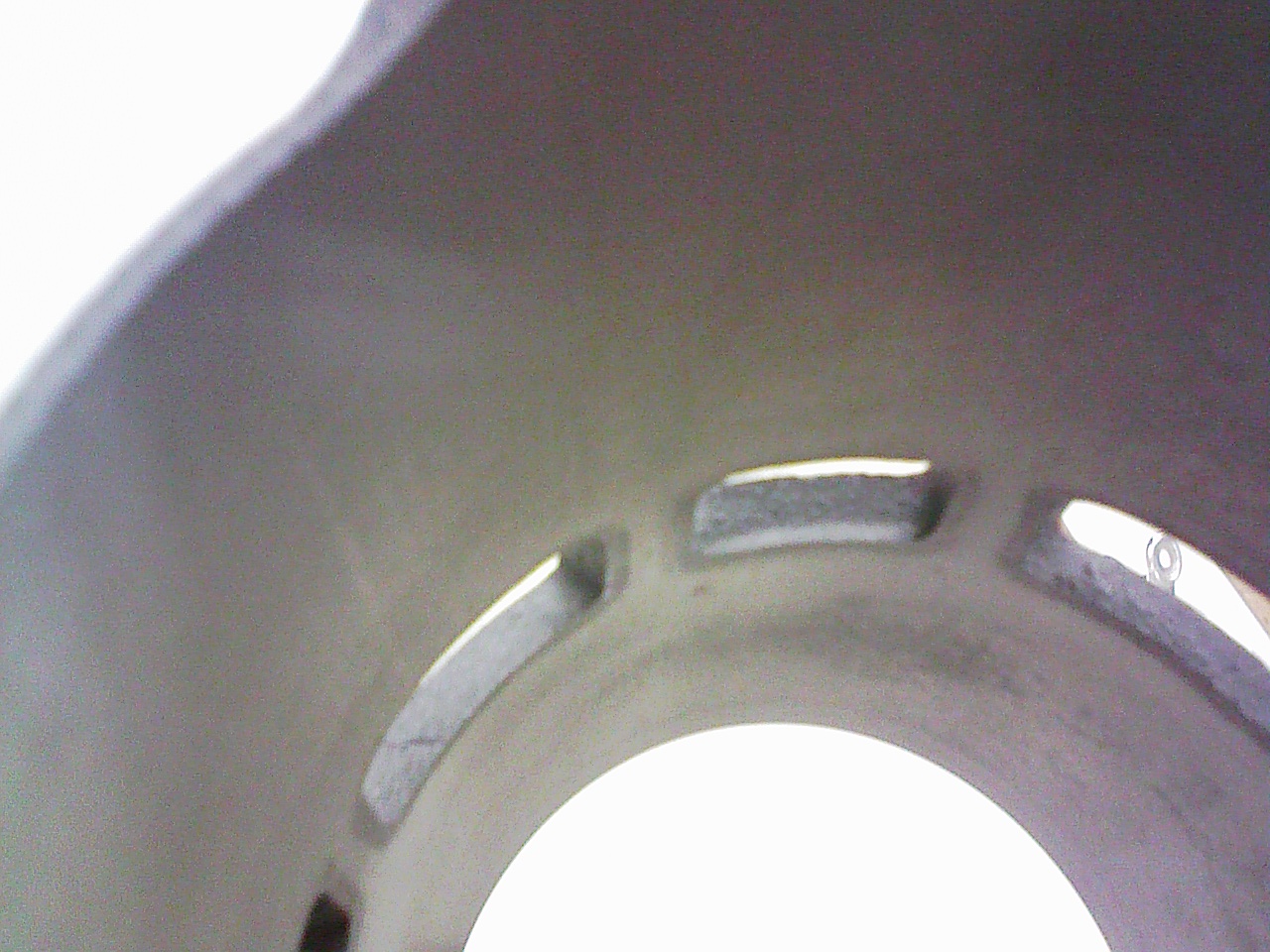

わかりずらいけど　純正のポートの断面
　　　　　　　　　　　　　　　　　　　↓　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

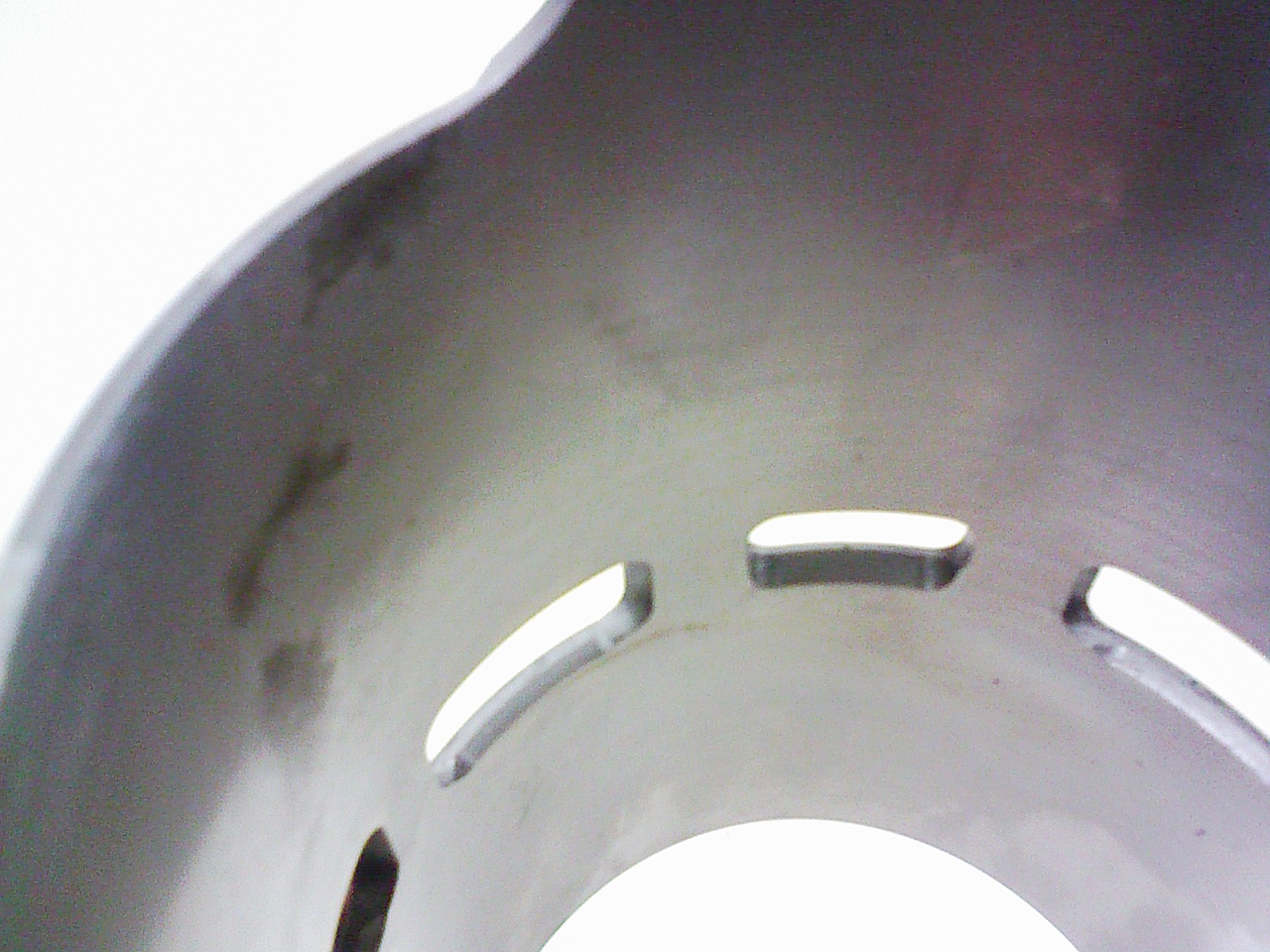

OEMスリーブの断面
























つづく
